L'idée est de relier le local de Planète Science dans la zone industrielle du canal au local du CULTe, tous les deux à Ramonville. C'est difficile, nous allons donc procéder par étapes et d'abord étudier les antennes wifi.

Retour page précédente

Matériel du CULTe

Pour réaliser ces expériences, le CULTe s'est procuré un peu de matériel:

Ce pont est accessible par réseau ethernet et donc depuis n'importe quel PC
  • un ou deux ordinateurs portables peuvent être consacrés à cet atelier temporairement, mais le pont peut fonctionner depuis n'importe quelle carte réseau (pour tests et mesures)
  • deux kits Ricoré complets

Réflecteurs d'antennes

Ces accessoires ne sont pas des antennes en eux-même, seulement des réflecteurs. Ils renvoient les ondes vers les antennes et améliorent considérablement le gain des antennes d'origine des Points d'Accès (AP) wifi, sans rien changer au matériel (donc sans souci de garantie) et gratuitement. Leur efficacité est spectaculaire.

Antenne Ricoré

Il s'agit bien d'une antenne, même si la boite de Ricoré ne sert que de réflecteur, il faut donc un peu de matériel (environ 16 euros par antenne)

Mesures

Une vrai mesure du niveau des ondes émises est hors de notre portée et de surcroit d'intérêt minime. La qualité de la liaison dépends de beaucoup de choses.

Protocole de test wifi

Planète Sciences

Pourquoi:

expérimenter une liaison wifi longue portée délicate (obstacles). Le local PS est celui où se tiennent les réunions de TSF, il nous sert aussi quand nous devons relier le parc technologique à Internet.

Une deuxième étape serait de relier la salle des fêtes de Ramonville à Internet en passant par notre local...

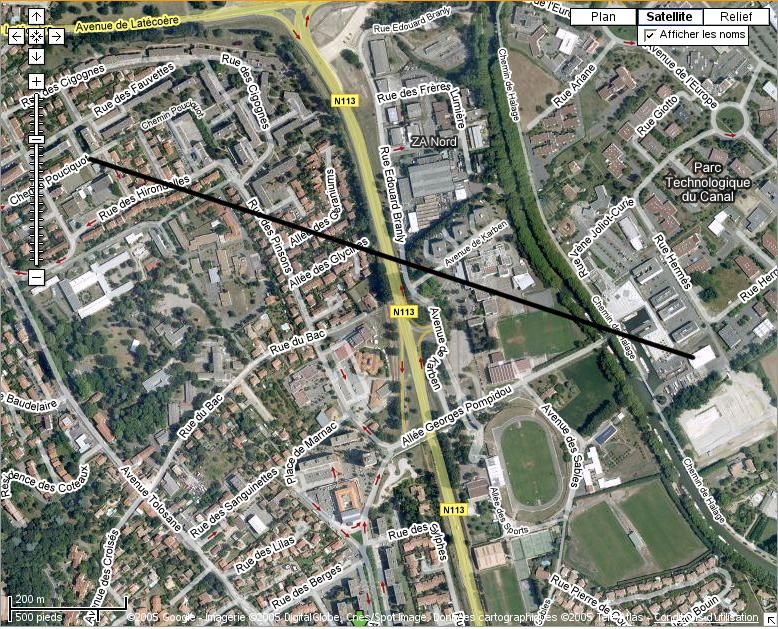

La distance en ligne droite est d'un kilomètre, pas énorme, mais il y a des arbres...

Configuration technique

Les antennes

Sensibilité

un exemple de débit en fonction de la qualité de réception:

SENSITIVITY MODULATION RATE
• Modulation Rate Receive Sensitivity
Typical (dBm)
• 802.11b - 1Mbps -90
• 802.11b - 2Mbps -88
• 802.11b - 5.5Mbps -85
• 802.11b- 11Mbps -82
• 802.11g - 6Mbps -88
• 802.11g - 9Mbps -87
• 802.11g - 12Mbps -84
• 802.11g - 18Mbps -82
• 802.11g - 24Mbps -79
• 802.11g - 36Mbps -75
• 802.11g - 48Mbps -68
• 802.11g - 54Mbps -68
